1 概述

ADW600多回路電力計量模塊是一款面向低壓配電網絡的高精度三相有功電能計量裝置。該產品采用模塊化可擴展設計，由基礎計量單元、電壓采樣模塊、電流傳感模塊、開關量監測模塊和溫控漏電檢測模塊組成。各功能單元通過工業級RJ45接口實現標準化網線連接，支持靈活組合與級聯擴展，可便捷構建4至36回路的智能計量系統。

其緊湊型設計（體積較傳統方案減少40%）與即插即用特性，極大簡化了配電柜內的安裝流程，尤其適用于工商業配電系統改造、智能電網終端監測及多回路能耗管理等場景，為低壓側電力計量網絡化升級提供了高性價比的解決方案。

2 產品功能

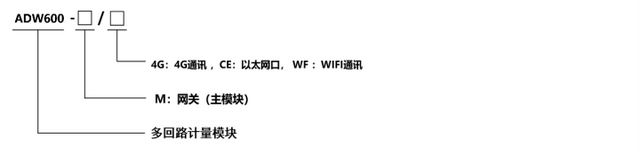

2.1 型號命名規則

ADW600主模塊：

2.1 型號命名規則

ADW600主模塊：

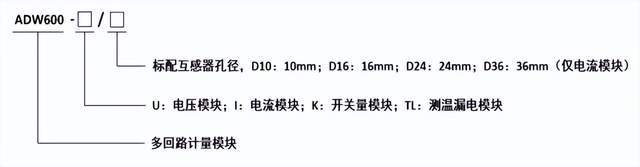

ADW600從模塊：

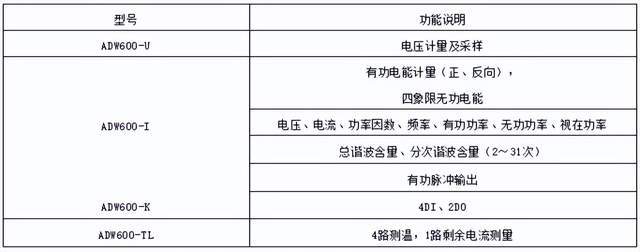

2.2 ADW600多回路計量模塊功能特點

3 技術參數

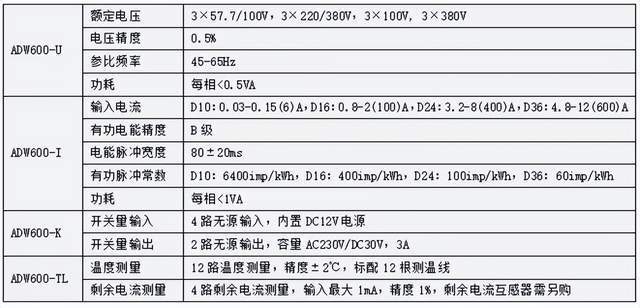

3.1電氣特性

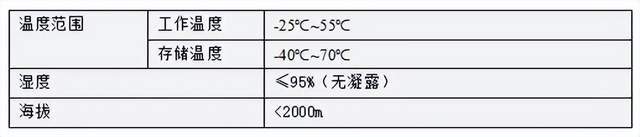

3.2 環境條件

4 外型尺寸及安裝

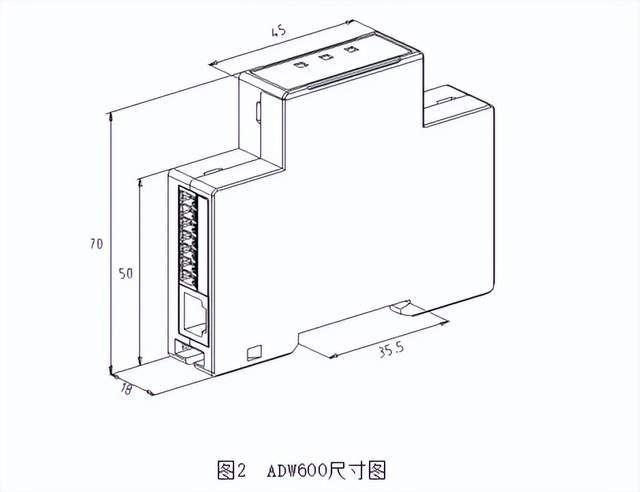

4.1外型尺寸(單位：mm)

備注：

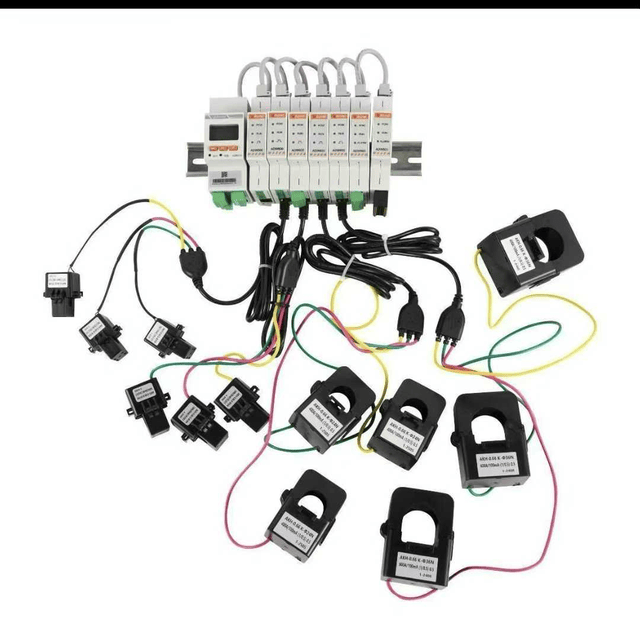

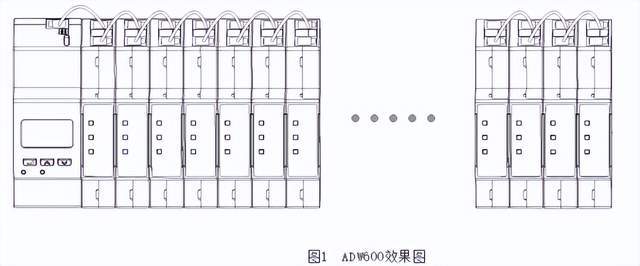

1.圖1中的ADW600效果圖最左側的ADW600-M網關（-4G/-CE/-WF），需要另外下單。

2.不同模塊之間網線連接時需要注意BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

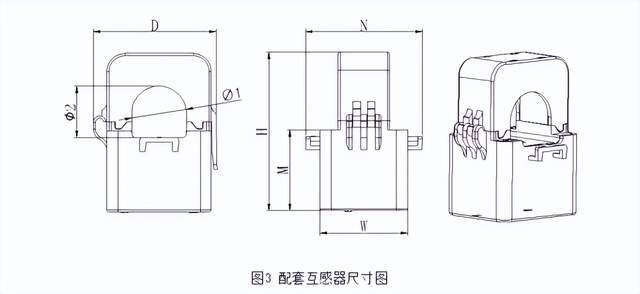

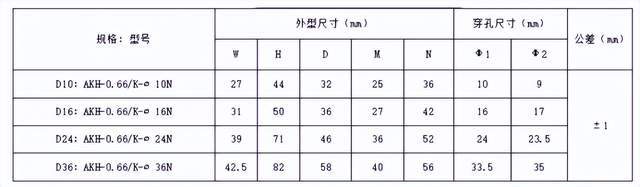

4.2 配套互感器型號及外型尺寸(單位：mm)

4.3 接線說明

ADW600多回路計量模塊之間采用網線連接，BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

ADW600-U需要接入負載電壓信號，參照下方接線圖，11-14端子分別接入UA、UB、UC、UN電壓信號，若采用三相三線接法時，11-13接入UA、UB、UC電壓信號，然后將UB短接進UN端子即可。

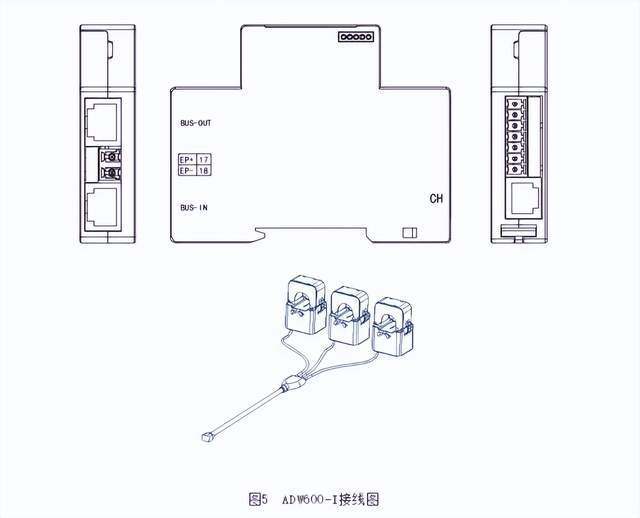

ADW600-I需要接入負載電流信號，參照下方接線圖，標配互感器為RJ12接口插入電表端子即可，分別將三個互感器根據指示方向卡在負載線纜上即可。

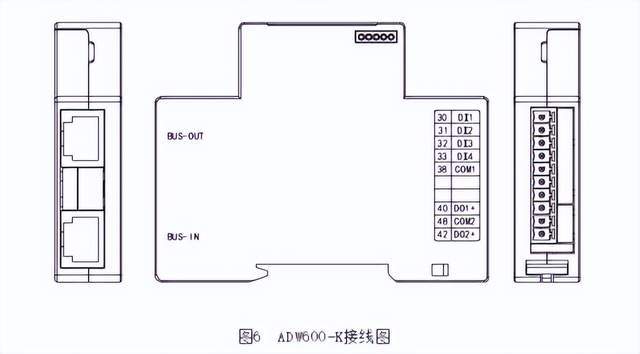

ADW600-K根據需要接入開關量輸入或輸出信號線，注意COM口為公共端，參照下方接線圖。

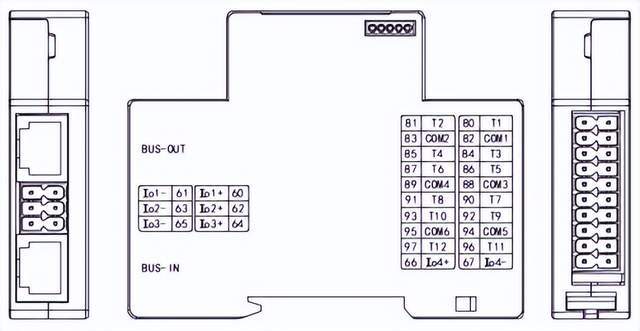

ADW600-TL根據需要接入測溫信號線或剩余電流互感器信號線，注意COM口為相鄰測量回路的公共端，具體接線圖如下。

5 應用場景

ADW600多回路電力計量模塊深度應用于工商業配電系統智能化改造，通過對變壓器出線、樓層或車間配電箱的精準計量，實現能源精細化管理；在智能電網領域，它為臺區變、分支線路及終端用戶提供實時監測與數據支撐；同時，其多回路同步采集能力特別適用于數據中心、商業綜合體等復雜用電場景的能效分析與節能優化，助力用戶構建可靠、可視的低壓配電計量網絡。
